Czy neon LED można podłączyć do przewodu ze ściany lub pod instalację po kinkiecie?

Nasze neony LED pracują na napięciu 12V, dlatego nie można podłączać ich bezpośrednio do instalacji elektrycznej 230V, czyli np. bezpośrednio do przewodów wystających ze ściany po kinkiecie.

Aby neon działał prawidłowo i bezpiecznie, potrzebny jest zasilacz / transformator LED, który obniża napięcie z instalacji domowej 230V do 12V. Dopiero po stronie 12V można zasilić neon.

Czy można wykorzystać przewód przygotowany pod kinkiet?

Tak, ale nie bezpośrednio.

Jeżeli w ścianie jest przygotowany przewód pod kinkiet, najczęściej jest to przewód z napięciem 230V. W takiej sytuacji neon można podłączyć tylko wtedy, gdy pomiędzy instalacją 230V a neonem zostanie zamontowany odpowiedni zasilacz 12V.

Schemat ogólny wygląda tak:

instalacja 230V → zasilacz / transformator 12V → neon LED 12V

Nie należy wykonywać połączenia:

instalacja 230V → neon LED

Takie podłączenie uszkodzi neon i może być niebezpieczne.

Sposoby podłączenia neonu do przewodu ze ściany

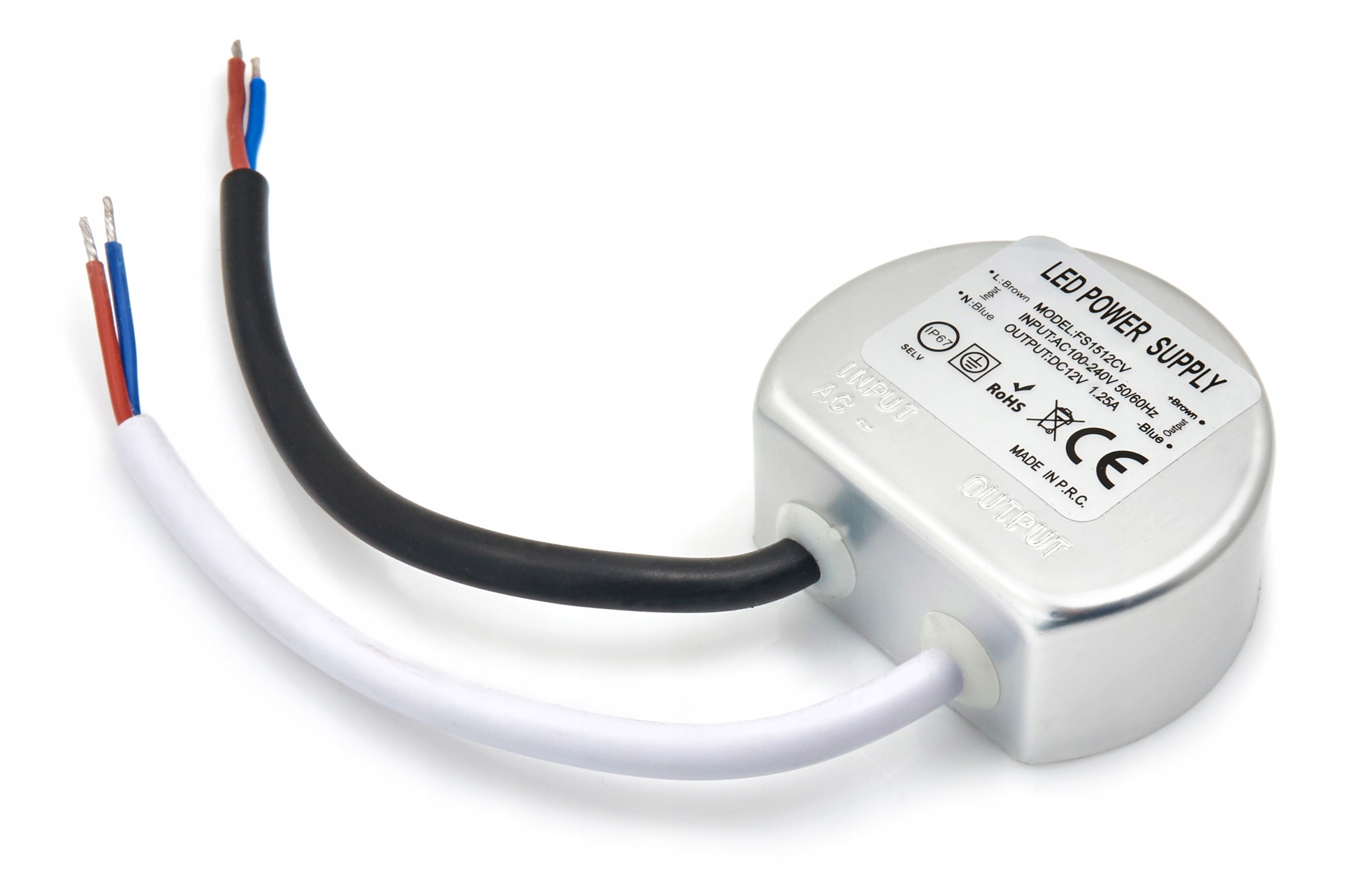

1. Zasilacz dopuszkowy ukryty w puszce instalacyjnej

Pierwszym rozwiązaniem jest zastosowanie zasilacza dopuszkowego, który można umieścić w puszce instalacyjnej, z której wychodzi przewód wystający ze ściany

Po stronie wejściowej do zasilacza doprowadzane jest napięcie 230V, a po stronie wyjściowej zasilacz podaje bezpieczne napięcie 12V do neonu.

2. Najlepsze rozwiązanie przy nowej instalacji - przewód 12V wyprowadzony w miejscu neonu

Jeżeli instalacja elektryczna jest dopiero przygotowywana, najlepszym rozwiązaniem jest zaplanowanie osobnego przewodu niskonapięciowego do neonu.

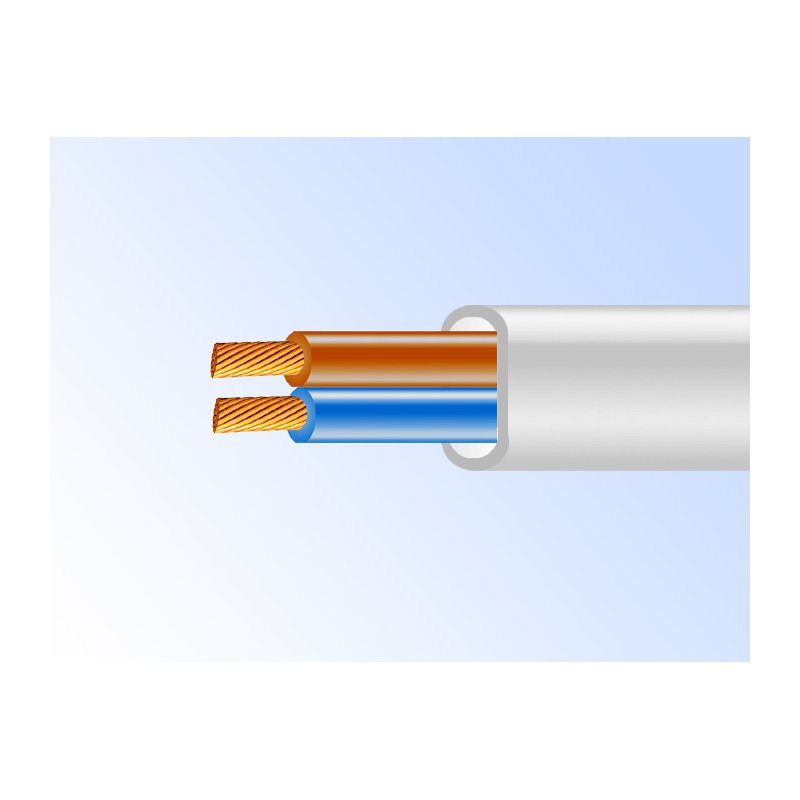

W miejscu, w którym ma wisieć neon, warto wypuścić przewód dwużyłowy, np.:

• 2 × 0,50 mm²,
• 2 × 0,75 mm².

Drugi koniec przewodu powinien zostać doprowadzony do miejsca, w którym będzie można wygodnie zamontować:

• zasilacz 12V,
• ewentualny sterownik,
• ściemniacz,
• moduł Wi-Fi

Dobrym miejscem może być np.:

• szafa,
• zabudowa meblowa,
• rozdzielnia,
• wnęka techniczna,
• miejsce z dostępem do gniazdka 230V,
• przestrzeń serwisowa nad sufitem podwieszanym, jeśli jest dostępna.

3. Zasilacz zamontowany na ścianie razem z neonem

Jeżeli instalacja jest już gotowa i nie ma możliwości ukrycia zasilacza w puszce, szafie lub innym miejscu technicznym, można zamontować zasilacz na ścianie razem z neonem.

W takim przypadku przewód 230V ze ściany zasila zasilacz, a zasilacz podaje 12V do neonu.

To rozwiązanie jest mniej estetyczne, ale czasami jest najprostsze przy gotowych wnętrzach. Jeżeli zależy nam na ukryciu elementów technicznych, można zaprojektować neon tak, aby zasilacz znalazł się za podkładem. W takiej sytuacji często dobrym wyborem jest czarny podkład, który pomaga wizualnie ukryć przewody i elementy zasilania za płytą.

Gdzie powinien znajdować się sterownik lub ściemniacz?

Jeżeli neon ma być wyposażony w ściemniacz, taki element najczęściej montuje się po stronie 12V, czyli pomiędzy zasilaczem a neonem.

Przykładowy schemat:

230V ze ściany → zasilacz 12V → sterownik / ściemniacz → neon LED

Dlatego już na etapie planowania instalacji warto przewidzieć miejsce nie tylko na zasilacz, ale również na ewentualny sterownik.

W przypadku zasilacza dopuszkowego i ukrywaniu go w puszce instalacyjnej - może okazać się konieczne poszerzenie jej aby zmieścić również sterownik

W którym miejscu neonu wychodzi przewód zasilający

Przewód zasilający z neonu jest wypuszczany w najlepiej optymalnym miejscu pod kątem równomiernego rozłożenia prądu. Zwykle jest to środkowa część neonu. Przed przystąpieniem do realizacji można ustalić dokładne miejsce wypuszczenia przewodu.

Czy neon można włączać zwykłym włącznikiem ściennym?

Tak, jest to możliwe, najczęściej jest to stosowane w przypadku użycia zasilacza dopuszkowego 12V przed włącznikiem w obwodzie elektrycznym.

Włącznik ścienny może odcinać zasilanie 230V przed zasilaczem, podobnie jak przy klasycznym kinkiecie. Po włączeniu światła zasilacz uruchamia neon.

Najważniejsza zasada

Neon LED nie może być podłączony bezpośrednio do przewodów 230V.

Zawsze potrzebny jest odpowiednio dobrany zasilacz:

230V → zasilacz 12V → neon LED

Jeżeli przewód w ścianie był przygotowany pod kinkiet, można go wykorzystać, ale tylko jako zasilanie dla zasilacza, a nie jako bezpośrednie zasilanie neonu.
